OSPF on gre-tunnel with Fortigate

OSPF on gre-tunnel with Fortigate

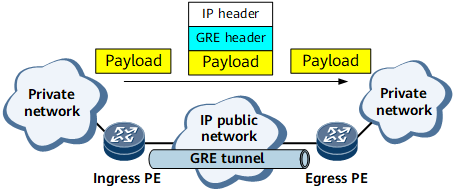

GRE (Generic Routing Encapsulation) tünel, farklı ağ protokollerini internet üzerinden doğrudan taşımak için kullanılan bir tünelleme protokolüdür. GRE, özellikle iki uzak ağ arasında sanal bir noktadan noktaya bağlantı oluşturmak için kullanılır.

GRE tüneli nasıl çalışır sorusuna gelince, işleyişi genel olarak şu adımlardan oluşur:

1.    Kapsülleme: Gönderen cihaz, orijinal veri paketini GRE protokolü kullanarak kapsüller. Bu başlıklar, paketin GRE tüneli üzerinden doğru şekilde yönlendirilmesi için gerekli bilgileri içerir.

2.    Taşıma: Kapsüllenmiş paket, internet üzerinden alıcı cihaza taşınır. Bu süreçte paket GRE tünelinin iki ucunu temsil eden iki cihaz arasında yönlendirilir. Paket, tünelin başlangıç ve bitiş noktalarını belirten IP adreslerine sahip olur.

3.    Kapsülden Çıkarma: Alıcı cihaz, kapsüllenmiş paketi alır ve GRE başlıklarını çıkarır, böylece orijinal veri paketini elde eder. Sonrasında bu paket, yerel ağda uygun hedefe yönlendirilir.

GRE tüneli, farklı ağların birbirleriyle güvenli olmayan bir ortam üzerinden güvenli olmayan bir şekilde haberleşmesini sağlar. GRE, herhangi bir şifreleme veya kimlik doğrulama mekanizması içermez; bu nedenle güvenliği artırmak için genellikle IPsec gibi şifreleme protokolleri ile birlikte kullanılır. GRE tünellemesi, özellikle site-to-site VPN (Sanal Özel Ağ) bağlantıları kurmak ve farklı ağ teknolojilerini entegre etmek için yaygın olarak kullanılır.

OSPF (Open Shortest Path First), geniş ölçekli IP ağlarında dinamik olarak en kısa yolu bulmak ve veri paketlerini bu yollar üzerinden yönlendirmek için kullanılan bir ağ yönlendirme protokolüdür. Link-state (bağlantı durumu) bir protokol olan OSPF, ağdaki tüm yönlendiricilerin ağın topolojisini tam olarak anlamasını ve buna göre yönlendirme kararları almasını sağlar.

Kullanacağımız iki teknoji içinde girizgah yaptığımıza göre topolojimize başlayabiliriz.

Bu makalede Fortigate üzerinde GRE tunnel kurulması ve bu tunnel üzerinden dinamik routing protokolünün koşturulmasını sağlayacağız.

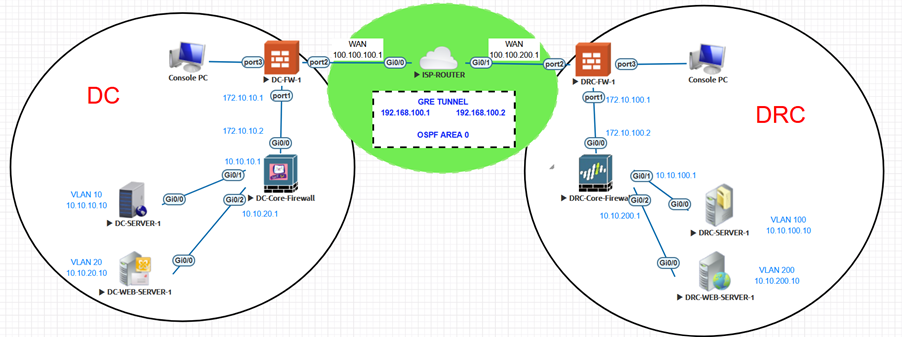

Topolojideki tüm ip yapılandırmasını tanımladıktan sonra;

1.Adım DC-FW-1 ve DRC-FW-1 üzerinde GRE tunnel konfigürasyonunu yapıyorum.

DC-FW-1 # show system gre-tunnel

config system gre-tunnel

edit “tunnel2050”

set interface “port2”

set remote-gw 100.100.200.1

set local-gw 100.100.100.1

next

End

DRC-FW-1 # show system gre-tunnel

config system gre-tunnel

edit “tunnel2050”

set interface “port2”

set remote-gw 100.100.100.1

set local-gw 100.100.200.1

next

End

2.Adım oluşturulan gre-tunnel interfacelerine ip ataması gerçekleştiriyorum.

DC-FW-1 # show system interface tunnel2050

config system interface

edit “tunnel2050”

set vdom “root”

set ip 192.168.100.1 255.255.255.255

set allowaccess ping https ssh snmp http telnet radius-acct

set type tunnel

set remote-ip 192.168.100.2 255.255.255.255

set snmp-index 6

set interface “port2”

next

End

DRC-FW-1 # show system interface tunnel2050

config system interface

edit “tunnel2050”

set vdom “root”

set ip 192.168.100.2 255.255.255.255

set allowaccess ping https ssh snmp http fgfm

set type tunnel

set remote-ip 192.168.100.1 255.255.255.255

set snmp-index 6

set interface “port2”

next

end

3.Adım DC ve DRC Firewallar bildikleri routeları karşı tarafa öğreteceği için local networke doğru static routerları tanımlıyorum.

DC-FW-1 # show router static

config router static

edit 1

set dst 10.10.10.0 255.255.255.0

set gateway 172.10.10.2

set device “port1”

next

edit 2

set dst 10.10.20.0 255.255.255.0

set gateway 172.10.10.2

set device “port1”

next

edit 3

set gateway 100.100.100.2

set device “port2”

next

DRC-FW-1 # show router static

config router static

edit 1

set dst 10.10.100.0 255.255.255.0

set gateway 172.10.100.2

set device “port1”

next

edit 2

set dst 10.10.200.0 255.255.255.0

set gateway 172.10.100.2

set device “port1”

next

edit 3

set gateway 100.100.200.2

set device “port2”

next

4.Adım tunnel interfacelerim üzerinden point-to-point olarak routing paylaşımı sağlıyorum.

Burada passive-interface olarak WAN interfaceyi seçiyorum.

DC-FW-1 # show router ospf

config router ospf

set router-id 192.168.100.1

set restart-mode graceful-restart

config area

edit 0.0.0.0

next

end

config ospf-interface

edit “drc”

set interface “tunnel2050”

set dead-interval 40

set hello-interval 10

set network-type point-to-point

next

end

config network

edit 1

set prefix 192.168.100.0 255.255.255.0

next

edit 2

set prefix 172.10.10.0 255.255.255.0

next

end

set passive-interface “port2” “port3”

config redistribute “connected”

end

config redistribute “static”

set status enable

end

config redistribute “rip”

end

config redistribute “bgp”

end

config redistribute “isis”

end

DRC-FW-1 # show router ospf

config router ospf

set router-id 192.168.100.2

config area

edit 0.0.0.0

next

end

config ospf-interface

edit “dc”

set interface “tunnel2050”

set dead-interval 40

set hello-interval 10

set network-type point-to-point

next

end

config network

edit 1

set prefix 192.168.100.0 255.255.255.0

next

edit 2

set prefix 172.10.100.0 255.255.255.0

next

end

set passive-interface “port2” “port3”

config redistribute “connected”

end

config redistribute “static”

set status enable

end

config redistribute “rip”

end

config redistribute “bgp”

end

config redistribute “isis”

end

end

5.Adım olarak artık kontrol komutlarını paylaşabilirim.

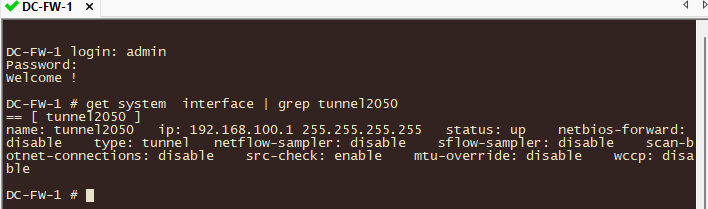

get system interface | grep tunnel2050        Tunnel interface durumunu gösterir

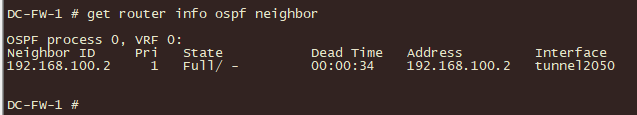

get router info ospf neighbor            OSPF komşularını liseler

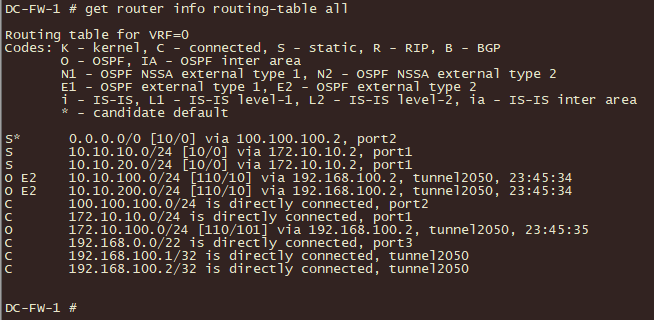

get router info routing-table all            Firewall üzerindeki routing tablosu verir

execute router clear ospf process        OSPF restart eder.



Bir sonraki makalede görüşmek üzere.
